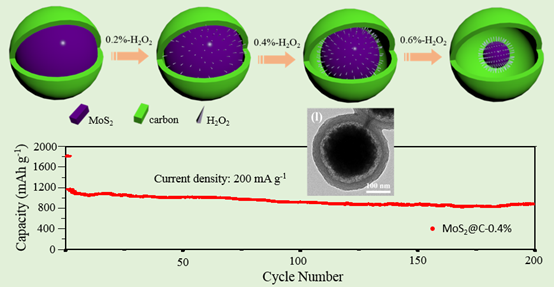

二硫化钼是一种典型的类石墨结构材料，它作为锂离子电池负极材具有高理论比容量（669 mAh g^-1）和低成本优势，因此引起人们的广泛研究兴趣。然而，二硫化钼作为锂离子负极材料的实际应用却受限于其导电性差、以及在嵌理过程的体积膨胀，这使得二硫化钼电极循环稳定性差、倍率性能差。在这里，我们首次合成了二硫化钼@空隙@碳的yolk-shell结构电极材料，它由二硫化钼纳米核（~ 280 nm）、碳壳（~ 25 nm）和大小可控的中间空隙组成。这种结构作为电极材料具有以下优势：（a）孔隙空间可以给嵌理之后的体积膨胀提供足够空间；（b）防止纳米颗粒在聚集；（c）具有更大的电极/电解液界面；（d）缩短锂离子扩散通道。显然，这种材料在锂离子电池负极材料测试中表现出了优异的电化学性能，即高的放电比容量（(1016 mAh g^-1）和优异的循环稳定性（200圈）。详情请见：

Yunmei Pan, Jiajia Zhang, and Hongbin Lu*, Uniform Yolk-shell MoS₂@carbon Microsphere Anodes for High Performance Lithium-Ion Batteries, Chemistry – A European Journal, 2017, DOI: 10.1002/chem.201701691
