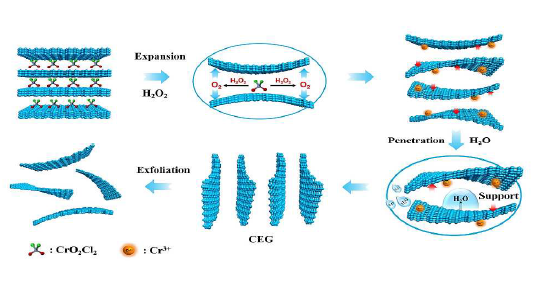

石墨烯在多个行业具有良好的应用前景，许多国家和地区投入了大量的研究人员与资金进行石墨烯应用的研究。然而，成本低廉、流程简便、重复性好的高质量石墨烯的制备方法严重制约了石墨烯的规模化应用。课题组的林珊等人采用一种包含石墨插层、膨胀与剥离三步的液相剥离法制备了石墨烯。这种方法不用加热高温等处理过程，在室温下即可正常实行，比较易于进一步放大研究。通过这种插层-膨胀的过程处理制得的化学膨胀石墨，其体积是石墨原料体积的1000多倍，并且具有均匀的多孔结构，其比表面积高达847 m2 g-1，与三层结构的石墨烯相当。这种化学膨胀石墨也非常容易剥离，在没有施加较大外力的条件下，石墨烯的产率高达70%。制得的石墨烯也具有很好的质量，碳氧比为28，电导率也达到了1.17*105 S m-1，制成的透明导电膜也具有优秀的光、电性能。详情请见：
Shan Lin, Lei Dong, Jiajia Zhang and Hongbin Lu*, Room-Temperature Intercalation and #1000-fold Chemical Expansion for Scalable Preparation of High Quality Graphene, Chem. Mater., 2016, DOI:10.1021/acs.chemmater.5b05043.
