祝贺张隆的超级电容器工作发表在J. Mater. Chem. A并被选为封面文章！

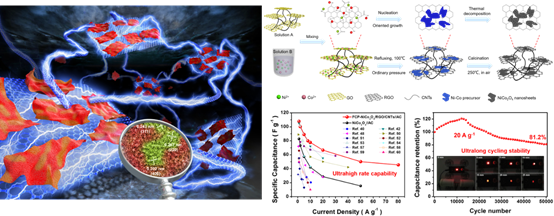

赝电容材料（过渡金属氧化物/氢氧化物，导电聚合物等）具有理论上很高的比电容，因而在超级电容器领域受到广泛关注，但由于大多数赝电容材料导电性和结构稳定性差，使得其倍率和循环性能受到严重影响，从而阻碍了赝电容材料的实际应用。不同于已经存在的结晶性良好或无定形的活性材料，课题组的张隆等人引入了一种新型的低晶多孔NiCo₂O₄纳米片和石墨烯及碳纳米管复合，有效地平衡了电极材料对电子传输、离子扩散、和结构稳定的要求，组装成非对称超级电容器器件后展现出超高倍率性能（在10, 20, 80 A g^-1条件下仍能保持初始电容的72%, 61.7%及42.2%）；能量密度最高可达38.1 Wh kg ^-1（797.8 W kg^-1），功率密度最高达到58.1 kW kg^-1 (13.3 Wh kg^-1），是目前NiCo₂O₄基水系超级电容器报道中的最高值；以及超高的循环稳定性（在20 A/g的高电流密度下，50000次循环后仍能保持81.2%）。

这一研究对赝电容材料具有的通病提出了一个可能的解决方案，实现了赝电容超级电容器件的高倍率和长寿命，同时其制备条件温和且能耗低，展现出了在实际应用中的潜力。详情请见：

Long Zhang, Lei Dong, Mengxiong Li, Peng Wang, Jiajia Zhang, and Hongbin Lu* , Ultrahigh-rate, ultralong-life asymmetric supercapacitors based on few-crystalline, porous NiCo₂O₄ nanosheet composites, J. Mater. Chem. A, 2017, DOI: 10.1039/C7TA07449B.

文章链接： http://xlink.rsc.org/?DOI=C7TA07449B

Journal of Materials Chemistry A homepage：http://pubs.rsc.org/en/journals/journalissues/ta
